Zeer configureerbare elektronische trillingsschakelaar
Hoge functionaliteit in een compacte behuizing
IMI Sensors biedt verschillende schakelaarproducten met verschillende functionaliteits- en prijsniveaus. Aan de top van het schakelaarassortiment staat de volledig geladen elektronische schakelaar (Model 685B) die meerdere signaaluitgangen en een hoog aanpassingsniveau biedt in één compacte behuizing. Met een frequentiebereik van 2-1.000 Hz is hij ideaal voor een verscheidenheid aan industriële toepassingen, waaronder conditiebewaking van koeltorens, voorspellend onderhoud van HVAC-apparatuur en bescherming van trilzeven en feeders.
De schakelaar biedt meerdere uitgangen om een technicus niet alleen te helpen bij het herkennen van een mogelijk trillingsprobleem op kritieke machines, maar ook bij het diagnosticeren en verhelpen van het probleem. Deze uitgangen omvatten twee relais voor individuele waarschuwings- en alarmreacties, een 4-20 mA algemene trillingsuitgang voor continue trillingsbewaking door PLC, DCS of SCADA-systeem en een analoge ruwe trillingssignaaluitgang voor foutdiagnose.
De elektronische schakelaar is in hoge mate configureerbaar zodat hij kan worden aangepast aan specifieke industriële toepassingen.

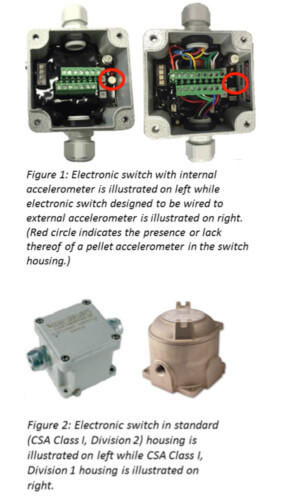

- Keuze van het type versnellingsmeter: Alle producten in de 685B-serie maken gebruik van een piëzo-elektrische versnellingsmeter. De versnellingsmeter meet trillingen in versnellingen en integreert de gegevens vervolgens in een snelheidsmeting. Er kan een interne versnellingsmeter in pelletstijl of een externe versnellingsmeter worden gebruikt. Het gebruik van een interne versnellingsmeter is ideaal voor toepassingen waarbij de voorkeur wordt gegeven aan één enkele installatie-inspanning en locatie. Het gebruik van een externe versnellingsmeter is ideaal voor toepassingen waarbij de trillingen plaatsvinden in een gebied waar montage van de schakelkast niet mogelijk is. Deze toepassingen omvatten kleine en/of beperkte ruimtes, onderwater/natte omgevingen en omgevingen met hogere temperaturen (150-325 °F/66-163 °C).
- Keuze van meetbereik: Om een meetbereik te bieden dat overeenkomt met de vereisten van de toepassing, kan de elektronische schakelaar in de fabriek worden ingesteld op een van de volgende vijf opties: 0 tot 1,5 ips pieksnelheid, 0 tot 3,0 ips pieksnelheid, 0 tot 5 g piekversnelling, 0 tot 15 mils piek-tot-piekverplaatsing of 0 tot 50 mils piek-tot-piekverplaatsing.
- Keuze van voeding: De schakelaar kan in de fabriek worden geconfigureerd om te werken op 85-245 VAC of 24 VDC.
- Keuze van relaistype: Er zijn twee relais beschikbaar in elke elektronische schakelaar, één voor een waarschuwing en één voor een alarm. De gebruiker kan kiezen of beide relais elektromechanisch of solid-state zijn. Als de elektromechanische optie geselecteerd is, zullen beide relais van het type C, SPDT relais zijn met een schakelstroom van 10amp (30VDC/240VAC) met een instelbare tijdvertraging van 0-45 seconden. Als de solid-state optie is geselecteerd, hebben beide relais een schakelstroom van 5 A (230VAC) met een instelbare tijdvertraging van 0-45 seconden.
- Keuze van behuizingstype: Er zijn opties beschikbaar voor door de Canadian Standards Association (CSA) klasse I, divisie 2 goedgekeurde behuizingen en door CSA klasse I, divisie 1 goedgekeurde behuizingen. Er zijn ook andere behuizingsopties beschikbaar, zoals een reset met een externe drukknop, een externe BNC-aansluiting en een LCD-afleesscherm.
- Keuze van aansluitpoorten: De schakelaarbehuizing kan worden uitgerust met snoergrepen of ½" NPT kabelaansluitingen, afhankelijk van de toepassingsvereisten.
