Accessori per sistemi di vibrazione

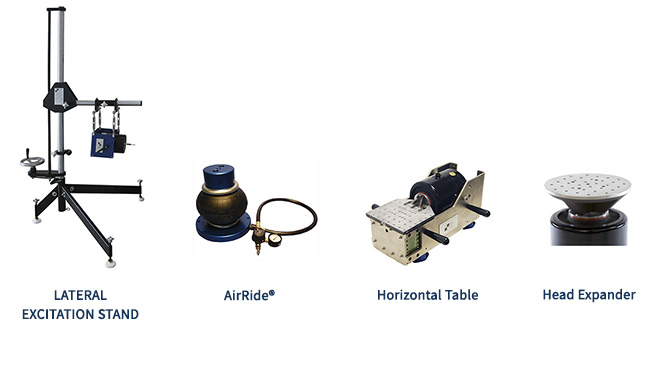

Supporto per agitatore ad eccitazione laterale
Modello 2050A

Lo stativo per agitatori a eccitazione laterale modello 2050A offre un mezzo versatile per adattare un agitatore modale all'input orizzontale che molte applicazioni di prove modali possono richiedere per una migliore distribuzione dell'energia. Lo stativo facilita l'eccitazione con un filo di pianoforte in tensione (accessorio opzionale) che riduce significativamente gli errori di misurazione della forza dovuti a forze trasversali non misurate. Utilizzando il 2050A, la posizione dello shaker può essere regolata con precisione sia in direzione orizzontale che verticale per fornire un input di forza laterale.

Per saperne di più

Supporto di prova AirRide
Modello 8032S

Il modello AirRide 8032S offre un eccellente isolamento e supporto di strutture pesanti durante le prove modali, soddisfacendo al contempo la sfida modale di mantenere le frequenze di montaggio (corpo rigido) ben al di sotto della frequenza del primo modo di deflessione. Utilizzata ampiamente nei test modali dei veicoli "body-in-white", l'unità offre una frequenza di montaggio tipica di 2,88 Hz per una massa di 650 libbre. Poiché la frequenza naturale non varia sensibilmente con il carico, è possibile utilizzare più supporti per sostenere una struttura, in diversi punti, con un buon accordo sulla frequenza di montaggio complessiva del sistema.

Per saperne di più

Sistemi di tavoli orizzontali

I sistemi di tavoli orizzontali sono progettati per ospitare oggetti di prova che hanno un orientamento limitato o che possono essere più grandi e pesanti di quelli che possono essere fissati direttamente alla piattaforma di un vibratore indipendente. Gli agitatori Modal Shop modelli 2075E, 2110E e 2500E possono essere integrati in una tavola orizzontale. Gli agitatori possono essere utilizzati accoppiati alla tavola orizzontale, oppure disaccoppiati e ruotati verticalmente per essere utilizzati come agitatori solo in direzione verticale. Il tavolo orizzontale offre una soluzione versatile e facile da usare per espandere le capacità di prova con uno scuotitore Modal Shop esistente.

Per saperne di più

Espansore della testa dell'agitatore a vibrazione

Gli espansori di testa sono progettati per aumentare l'ingombro della piattaforma di montaggio di un vibratore per prove di vibrazione, consentendo agli utenti di testare oggetti più grandi di quelli che possono essere fissati direttamente alla piattaforma esistente. Il modello 2000X01 è progettato per gli shaker modello 2075E e 2110E, mentre il modello 2000X14 è progettato per lo shaker modello 2500E. Entrambi i modelli sono disponibili con filettature standard e metriche.

Per saperne di più

Dispositivo di prova Modal Pod CubeSat

Il modello 2000X15 Modal-Pod™ è un dispositivo di prova per CubeSat che fornisce un dispositivo di montaggio standard più ampio per soddisfare le dimensioni standard dei CubeSat 1U, 2U e 3U che si interfaccia direttamente con lo shaker modello 2500E. Questo dispositivo consente all'utente di montare rapidamente satelliti di dimensioni fino a 3U in configurazioni orizzontali o verticali per la qualificazione alle vibrazioni critiche e i test di accettazione basati sulla NASA o su altri standard per garantire la sopravvivenza durante il lancio.

Per saperne di più

Accessori per prove di vibrazione

I sistemi di tavoli orizzontali sono progettati per accogliere oggetti di prova con orientamento limitato, più grandi o più pesanti di quelli che possono essere fissati direttamente alla parte superiore di un alimentatore vibrante a doppio uso. Questi sistemi offrono flessibilità nella prüfmögibilities.

• Include agitatore (2075E o 2110E), amplificatore, tavolo in magnesio leggero e pacchetto di raffreddamento.
• Può essere utilizzato sia in verticale (senza tavolo) che in orizzontale con un tavolo orizzontale di 15 x 19 cm (6 x 7,5 pollici).
• Elimina il carico laterale della sospensione dell'otturatore

Gli espansori di testa si usano con gli shaker a vibrazione a doppio uso 2075E e 2110E per aumentare l'area di montaggio per le prove di vibrazione.

• Spazio a pavimento di 18 cm (7 pollici) di diametro
• Permette di montare bottiglie pressurizzate più grandi e meno dense grazie a un'area di montaggio ampliata
• Realizzato in una speciale lega di magnesio leggera con 32 fori di montaggio (filettature 10-32 o M5) in uno schema quadrato di 2,54 cm (1 poll.)
