Sensori di velocità ICP

Le misure della velocità di rotazione offrono un punto di riferimento comune nell'analisi del rumore e delle vibrazioni in funzione del numero di giri. Sebbene sia possibile utilizzare una varietà di metodi e trasduttori per valutare il comportamento dinamico delle macchine rotanti, i tachimetri laser sono diventati un'opzione pratica e mainstream da utilizzare con i canali di ingresso ICP® (IEPE) comunemente disponibili, offrendo un'alternativa facile da usare ai pickup ottici tradizionali. I segnali dei tachimetri ICP® consentono di misurare con precisione la velocità di rotazione e le informazioni di fase necessarie per la tracciabilità degli ordini, l'equilibratura, l'NVH e altre applicazioni.

Da Modal Shop

LT2 - LaserTach

LaserTach™ - LT2
(Per saperne di più www.modalshop.com)

Il tachimetro LaserTach™ Modello LT2 ICP® di The Modal Shop rileva la velocità delle apparecchiature rotanti ed emette un treno di impulsi di tensione analogica per riferire i segnali di vibrazione alla velocità dell'albero. Il sensore consente di effettuare misure fino a 100.000 giri/min. da distanze di 51 cm. Un LED di stato fornisce un'indicazione visiva positiva della corretta ricezione del segnale. La presa BNC standard collega il sensore a tutti i sistemi di acquisizione dati a corrente costante e condizionati ICP® e ai condizionatori di segnale. A differenza dei tachimetri magnetici, il LaserTach LT2 non richiede che l'apparecchiatura rotante sia di materiale ferroso: è sufficiente fissare all'albero un bersaglio retroriflettente.

  • Sensore ICP® standard - Sorgente di corrente costante da 2 mA a 20 mA
  • Facile da installare - la portata di 51 cm (20 in) in un pacchetto di bulloni standard offre una maggiore flessibilità durante l'installazione
  • Funzionamento continuo del laser per misurazioni del numero di giri prive di jitter
  • Filtro ottico a banda stretta per migliorare le prestazioni all'aperto
LT2 - LaserTach Kit

LaserTach™ - Kit LT2
(Per saperne di più www.modalshop.com)

Per una maggiore flessibilità, è disponibile un comodo kit. Offre un pacchetto completo che comprende il LaserTach™ modello LT2 e gli accessori necessari per risolvere le vostre esigenze di test.

  • LT2
  • Cavo da BNC a BNC
  • Mini-trippiede con clip
  • Nastro retroriflettente extra

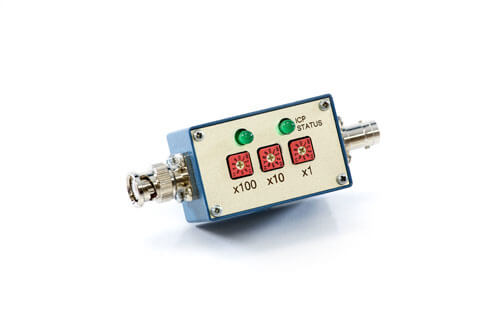

PulseDriver

PulseDriver™
(Ulteriori informazioni su www.modalshop.com)

Il PulseDriver™ condiziona un impulso di tensione da un pickup magnetico o da un sensore simile per l'ingresso ai condizionatori di segnale per sensori ICP® standard. Inoltre, PulseDriver include un circuito divisore regolabile per compensare gli schemi di impulsi "N per giro". Invece di aumentare le frequenze di campionamento dell'acquisizione dati per adattarsi all'alta frequenza di questi schemi di impulsi, i tecnici di prova possono dividere il treno di impulsi in un'onda quadra con una frequenza fondamentale pari alla velocità dell'albero. I selettori rotativi sul pannello frontale regolano la frequenza di divisione dell'unità con un numero qualsiasi da 1 a 255.

  • Semplifica l'impostazione del test dei tachimetri magnetici ai sistemi di acquisizione dati grazie al condizionamento del segnale del sensore ICP® standard.
  • Elimina la necessità di sovracampionare tutti i canali a causa del segnale tachimetrico ad alta frequenza, compensando gli schemi di impulsi "N per giro" con il circuito divisore integrato.
